Ny konkurrencedygtig oplader til elbiler til hjemmet
Ny konkurrencedygtig hjemmelader til elbiler Produktintroduktion Beskrivelse
Dette produkt er en AC-oplader, der primært bruges til langsom AC-opladning af elbiler. Produktets design er meget enkelt. Det tilbyder plug-and-play, aftaletidsstyring, Bluetooth/WiFi multitilstandsaktivering med opladningsbeskyttelsesfunktion. Udstyret anvender industrielle designprincipper for at sikre sikker drift af udstyret. Beskyttelsesniveauet for hele udstyret når IP54, med god støvtæt og vandtæt funktion, som kan betjenes og vedligeholdes sikkert udendørs.
Ny konkurrencedygtig produktspecifikation for elbilopladere til hjemmet
| Elektriske indikatorer | |||
| Opladningsmodel | FRU-ES-07032 | FRU-ES-11016 | FRU-ES-22032 |
| Standard | EN IEC 61851-1:2019 | ||
| Indgangsspænding | 85V-265Vac | 380V ± 10% | 380V ± 10% |
| Indgangsfrekvens | 50Hz/60Hz | ||
| Maksimal effekt | 7 kW | 11 kW | 22 kW |
| Udgangsspænding | 85V-265Vac | 380V ± 10% | 380V ± 10% |
| Udgangsstrøm | 32A | 16A | 32A |
| Standby-strøm | 3W | ||
| Miljøindikatorer | |||
| Gældende scenarier | Indendørs/udendørs | ||
| Arbejdsfugtighed | 5%~95% ikke-kondenserende | ||
| Driftstemperatur | -30°C til 50°C | ||
| Arbejdshøjde | ≤2000 meter | ||
| Beskyttelsesklasse | IP54 | ||
| Kølemetode | Naturlig afkøling | ||
| Brandbarhedsklassificering | UL94 V0 | ||
| Udseende Struktur | |||
| Skalmateriale | Pistolhoved PC9330/Styreboks PC+ABS | ||
| Udstyrsstørrelse | Pistolhoved 230*70*60 mm/Kontrolboks 280*230*95 mm | ||
| Bruge | Søjle / Vægmonteret | ||
| Kabelspecifikationer | 3*6mm+0,75mm | 5*2,5 mm + 0,75 mm² | 5*6mm²+0,75mm² |
| Funktionelt design | |||
| menneske-computer-grænseflade | □ LED-indikator □ 5,6 tommer skærm □ APP (match) | ||
| Kommunikationsgrænseflade | □4G □WIFI □4G+WIFI □OCPP1.6 (kompatibel) | ||
| Sikkerhed gennem design | Underspændingsbeskyttelse, overspændingsbeskyttelse, overbelastningsbeskyttelse, overstrømsbeskyttelse, overtemperaturbeskyttelse, lækagebeskyttelse, jordingsbeskyttelse, lynbeskyttelse, flammehæmmende beskyttelse | ||

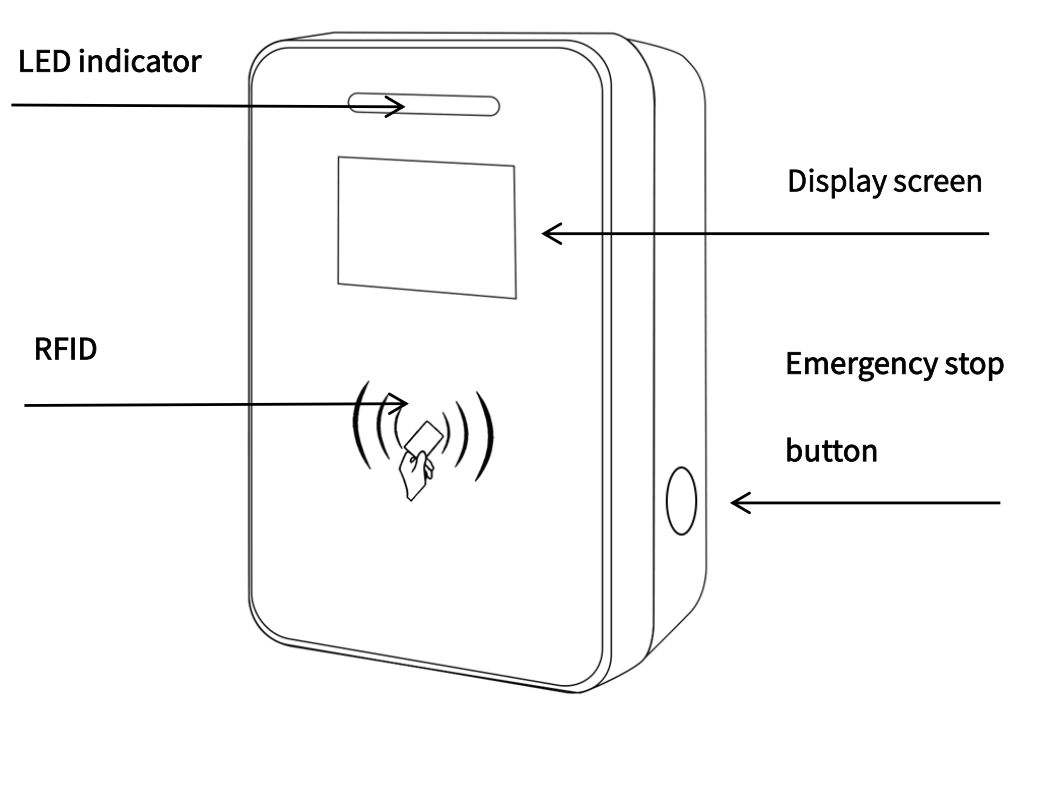

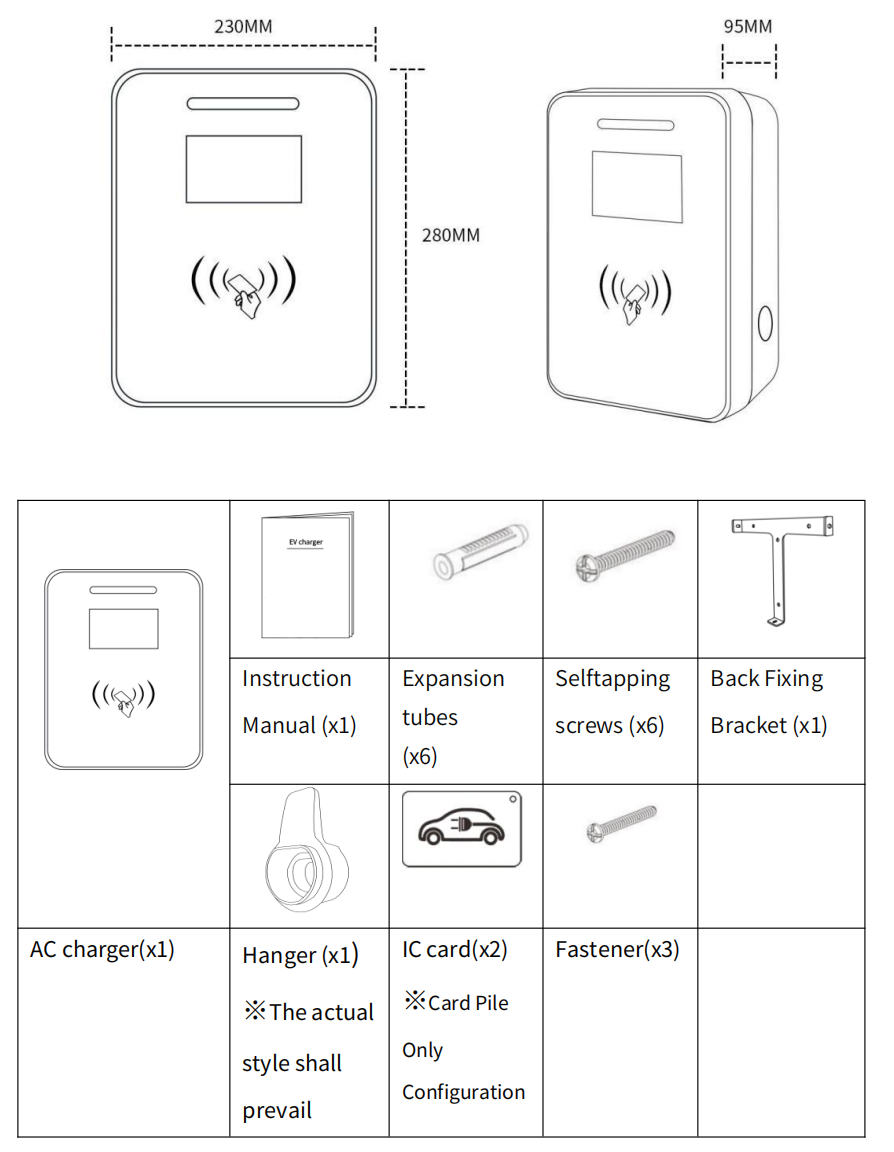

Ny konkurrencedygtig produktstruktur/tilbehør til hjemmeoplader til elbiler
Ny konkurrencedygtig hjemmelader til elbiler med installations- og betjeningsvejledning
Udpakningsinspektion
Når AC-ladepistolen ankommer, skal du åbne pakken og kontrollere følgende:
Foretag en visuel inspektion af AC-ladepistolens udseende, og inspicer den for skader under transporten.
Kontroller, om det medfølgende tilbehør er komplet i henhold til pakkelisten.

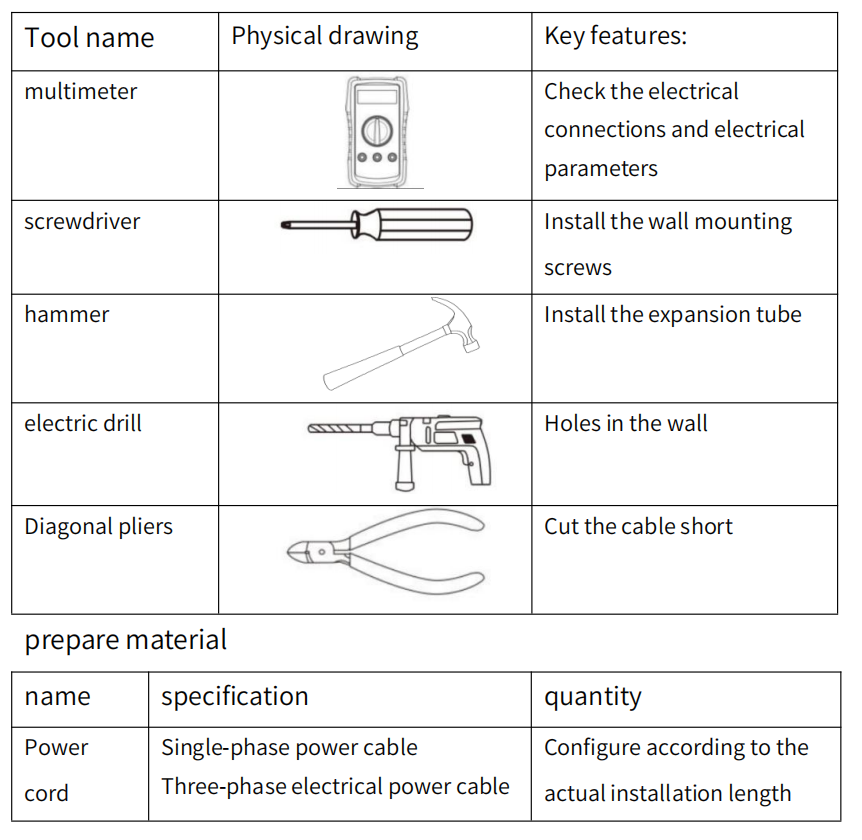

Installation og forberedelse
Ny konkurrencedygtig installationsproces for elbilopladere til hjemmet
Forholdsregler ved installation
Elektrisk udstyr bør kun installeres, betjenes og vedligeholdes af kvalificeret personale. En kompetent person er en person, der har certificerede færdigheder og viden relateret til konstruktion, installation og drift af denne type elektrisk udstyr, og som har modtaget sikkerhedstræning samt identifikation og undgåelse af tilhørende farer.

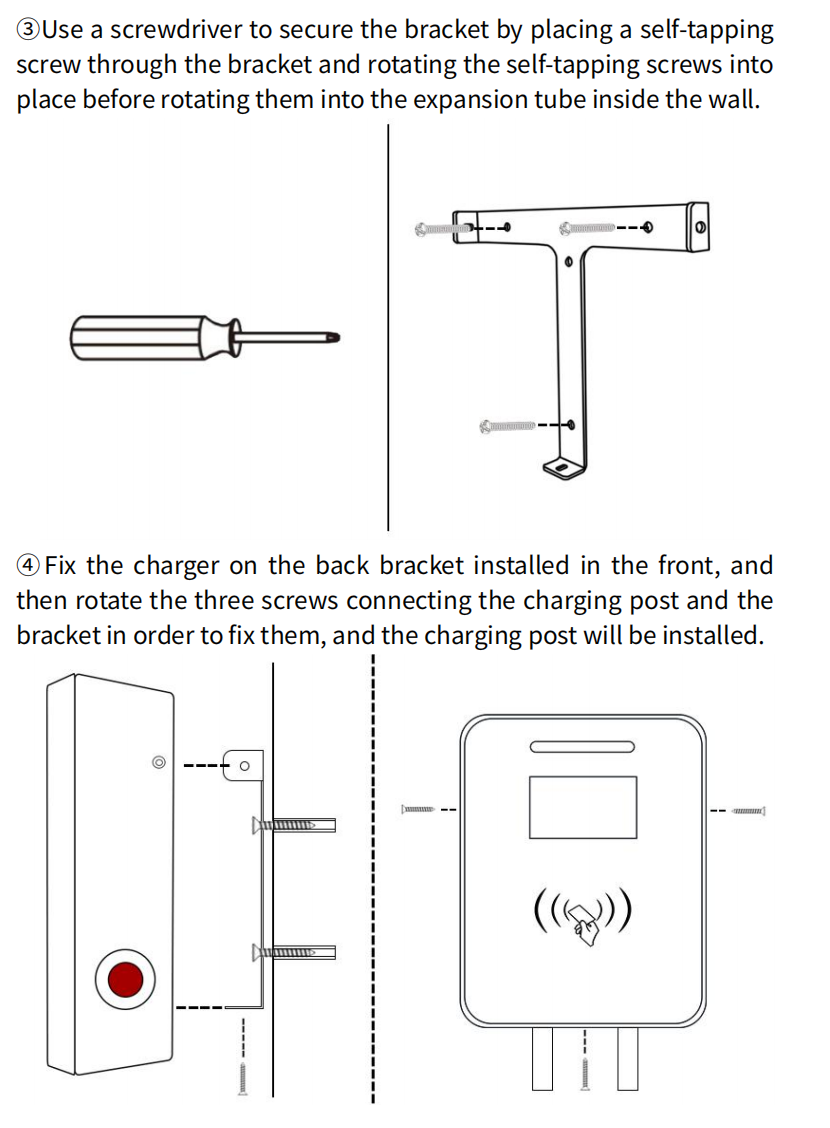

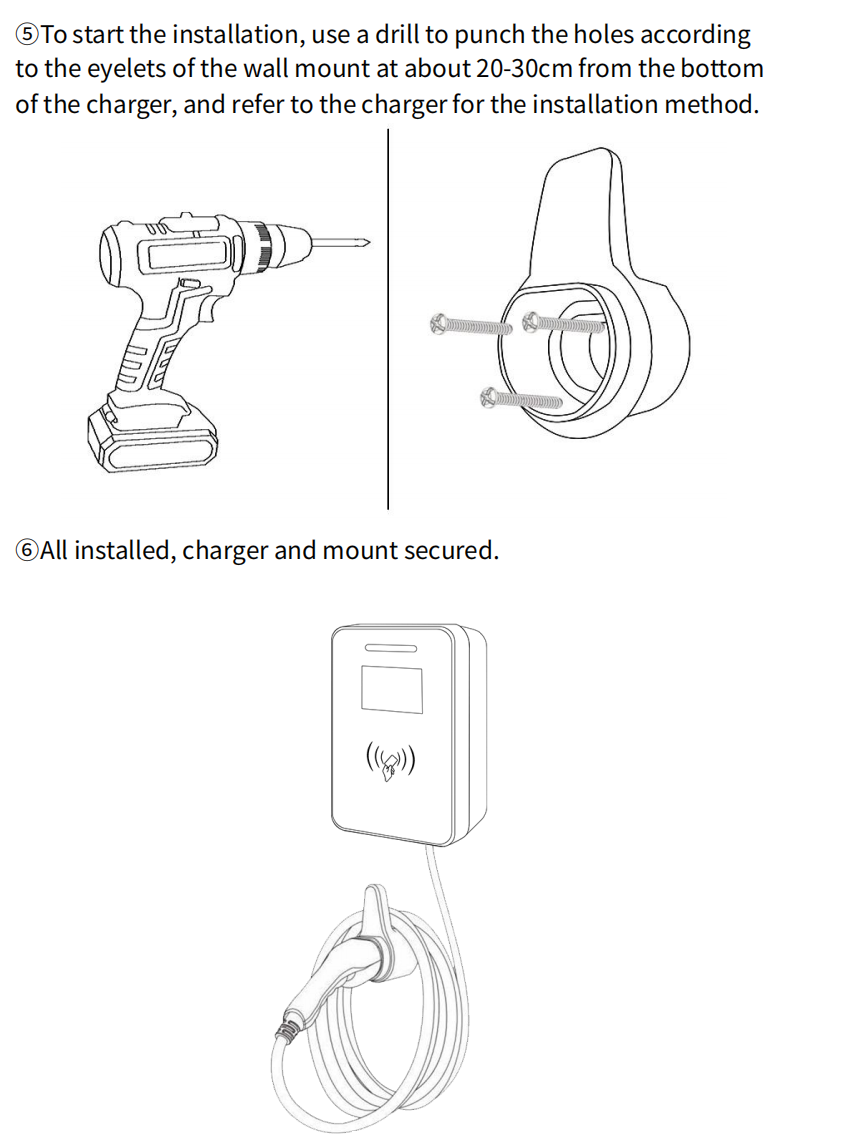

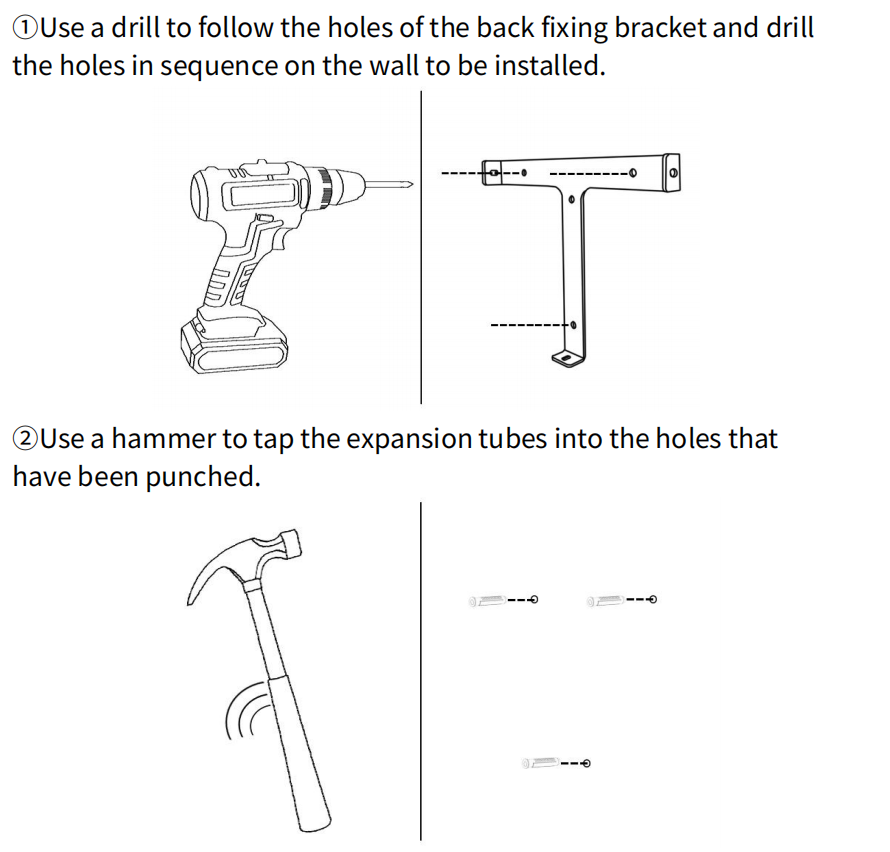

Trin til installation af nye konkurrencedygtige hjemmeladere til elbiler
Ny konkurrencedygtig strømforsyning til opladning af elbiler til hjemmet og idriftsættelse

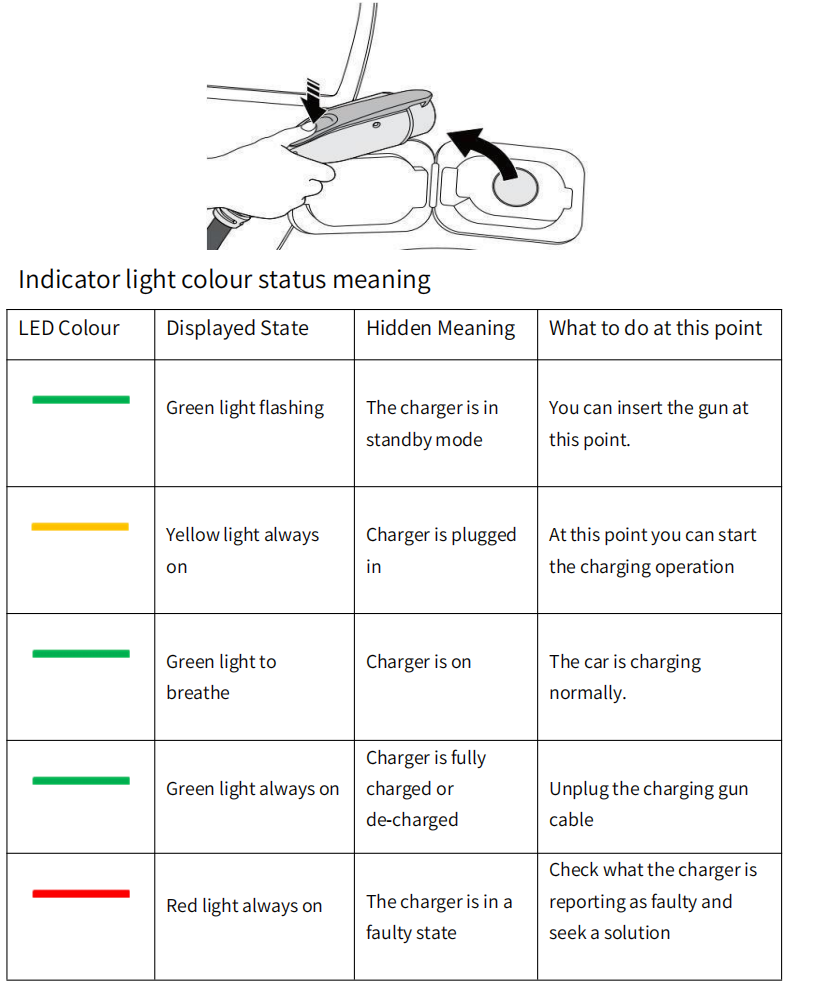

Ny konkurrencedygtig opladningsfunktion til hjemme-elbiler
1) Opladningsforbindelse
Når ejeren af elbilen har parkeret bilen, skal ladepistolens hoved sættes i ladesædet på elbilen. Kontroller venligst, at det er korrekt isat for at sikre en pålidelig forbindelse.
2) Opladningskontrol
①Oplader af typen "Plug-and-charge", tænd for opladningen umiddelbart efter tilslutning af pistolen;
② Startoplader af typen Skub kort gennem kortet. Hver opladning skal startes med det matchende IC-kort.
③Oplader med APP-funktion, du kan styre opladningen og en række funktioner via 'NBPower' APP;
3) Stop opladningen
Når ladepistolen er i normal drift, kan køretøjets ejer afslutte opladningen ved at følge følgende fremgangsmåde.
①Plug-and-play-oplader: Når køretøjet er låst op, skal du trykke på den røde nødstopknap på siden af pæleboksen og tage stikket ud af pistolen for at stoppe opladningen.
② Træk kortet ind i laderen for at starte opladningstypen: efter at have låst køretøjet op, tryk på den røde nødstopknap på siden af ladepindboksen, eller brug det tilsvarende IC-kort til at føre kortet ind i ladepindboksens trækområde for at frakoble pistolen og stoppe opladningen.
③Oplader med APP-applet: Når køretøjet er låst op, skal du trykke på den røde nødstopknap på siden af opladningsboksen, eller stoppe opladningen via stopopladningsknappen på APP-grænsefladen for at stoppe opladningen.
Sådan downloader og bruger du APP-applikationerne
